Dad Evi layihəsinin Matterport Pro3 ilə 3D skanlanması

Mövcud vəziyyətin rəqəmsal sənədləşdirilməsi, mərtəbə planları və fasad cizgilərinin hazırlanması

Layihə haqqında. GeoTotal MMC “Dad Evi” layihəsi çərçivəsində binanın daxili məkanlarının və fasadlarının üçölçülü skanlanmasını həyata keçirmişdir. Ölçmələr Matterport Pro3 cihazı ilə aparılmış, toplanmış məlumatlardan nöqtə buludu, mərtəbə planları və fasad görünüşləri hazırlanmışdır. Nəticələr mövcud vəziyyətin layihələndirmə, bərpa, yenidənqurma və rəqəmsal arxiv məqsədilə dəqiq sənədləşdirilməsinə xidmət edir.

Matterport Pro3 ilə ölçmə prosesi

Binanın otaqları, dəhlizləri, pilləkənləri, qapı və pəncərə boşluqları ardıcıl skan mövqelərindən qeydə alınmışdır. Hər mövqe əvvəlki skanla kifayət qədər ortaq görünüş sahəsi yaradacaq şəkildə seçilmişdir. Bu yanaşma ayrı-ayrı skanların düzgün birləşdirilməsinə və bina daxilində fasiləsiz üçölçülü modelin qurulmasına imkan verir.

• daxili məkanların tam və ardıcıl əhatə olunması;

• mərtəbə və pilləkən keçidlərinin qarşılıqlı əlaqələndirilməsi;

• divar, sütun, qapı, pəncərə və digər elementlərin faktiki vəziyyətinin qeydə alınması;

• fasadların və xarici memarlıq elementlərinin ayrıca sənədləşdirilməsi.

Skan məlumatlarından mərtəbə planına

Skan nəticəsində əldə olunan üçölçülü məlumat bazası üzərində binanın plan həndəsəsi işlənmişdir. Divarlar, sütunlar, pilləkənlər, qapı və pəncərə boşluqları, şaxtalar və digər görünən elementlər faktiki yerləşməsinə uyğun olaraq CAD mühitində cizilmişdir. Aşağıdakı mərtəbə planı bu prosesin real nəticəsidir.

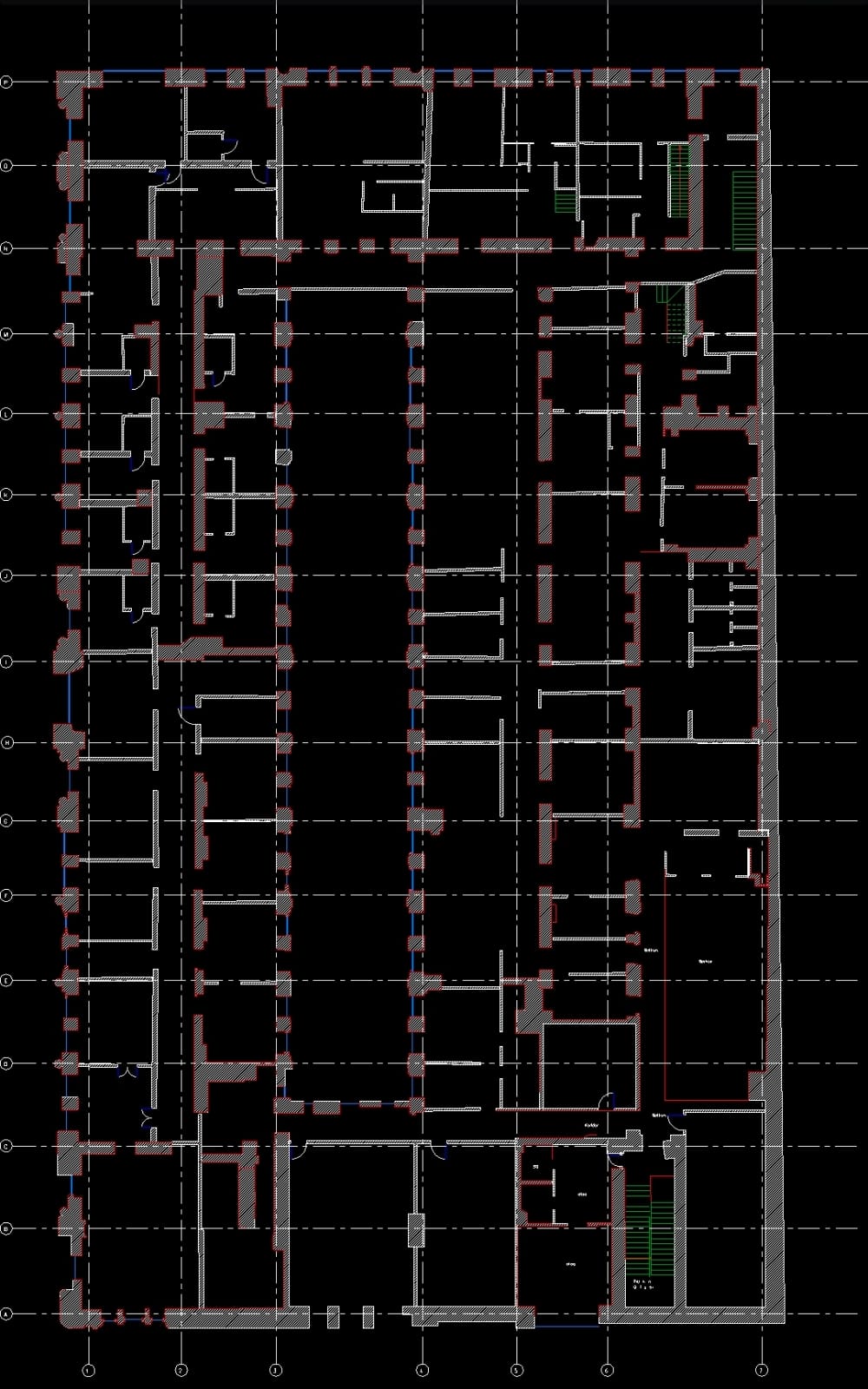

Matterport Pro3 skan məlumatları əsasında hazırlanmış mərtəbə planı

Fasadların rəqəmsal sənədləşdirilməsi

Binanın fasadları skan məlumatları və ölçmə nəticələri əsasında ortoqrafik görünüşdə işlənmişdir. Fasad cizgilərində mərtəbə səviyyələri, pəncərə və qapılar, giriş hissələri, parapetlər, dekorativ elementlər və faktiki səth görünüşü birlikdə təqdim olunur. Bu üsul tarixi və mürəkkəb memarlıq quruluşuna malik binalarda detalların itirilmədən sənədləşdirilməsinə imkan verir.

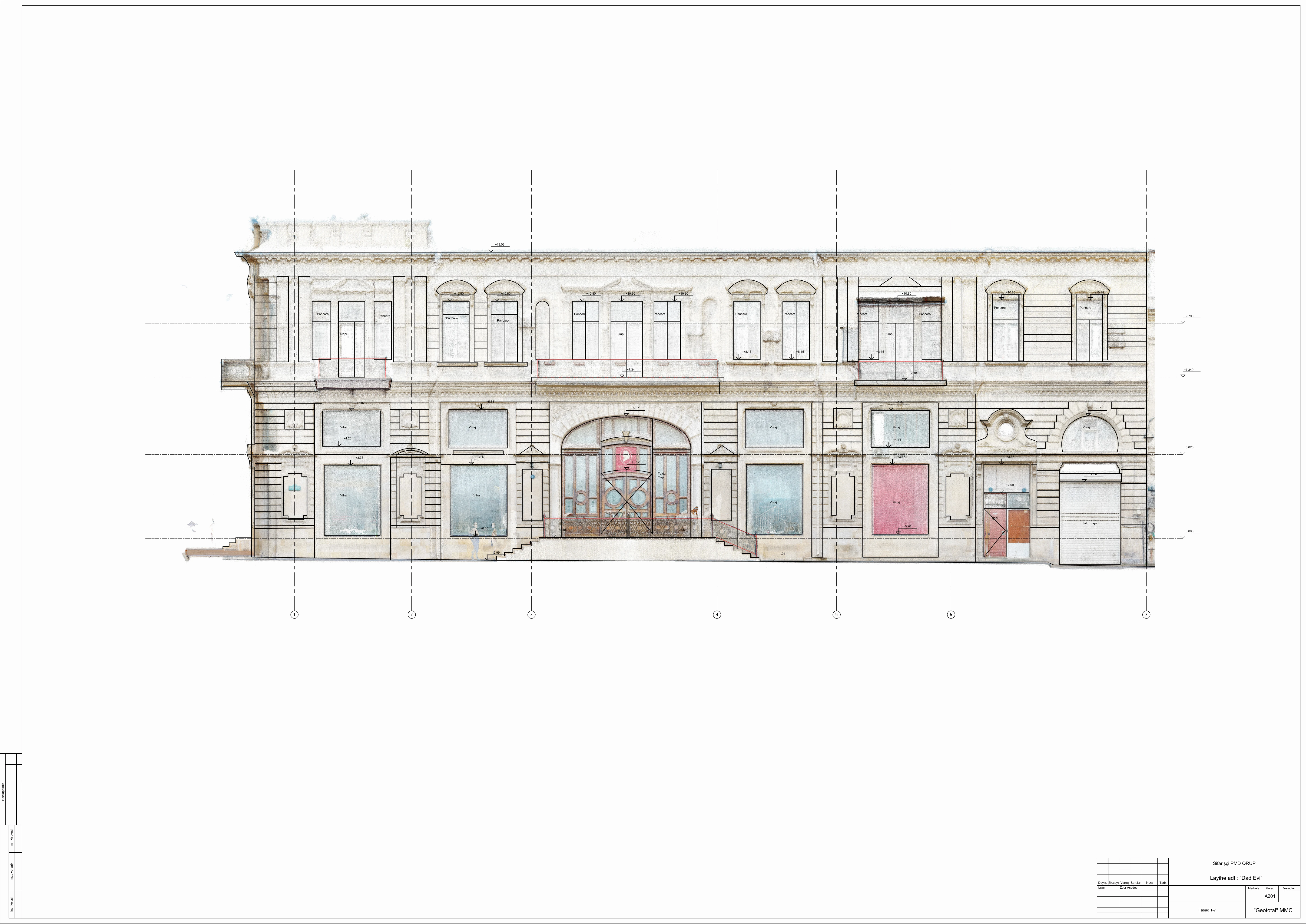

Dad Evi layihəsi üzrə 1–7 oxları istiqamətində fasad görünüşü

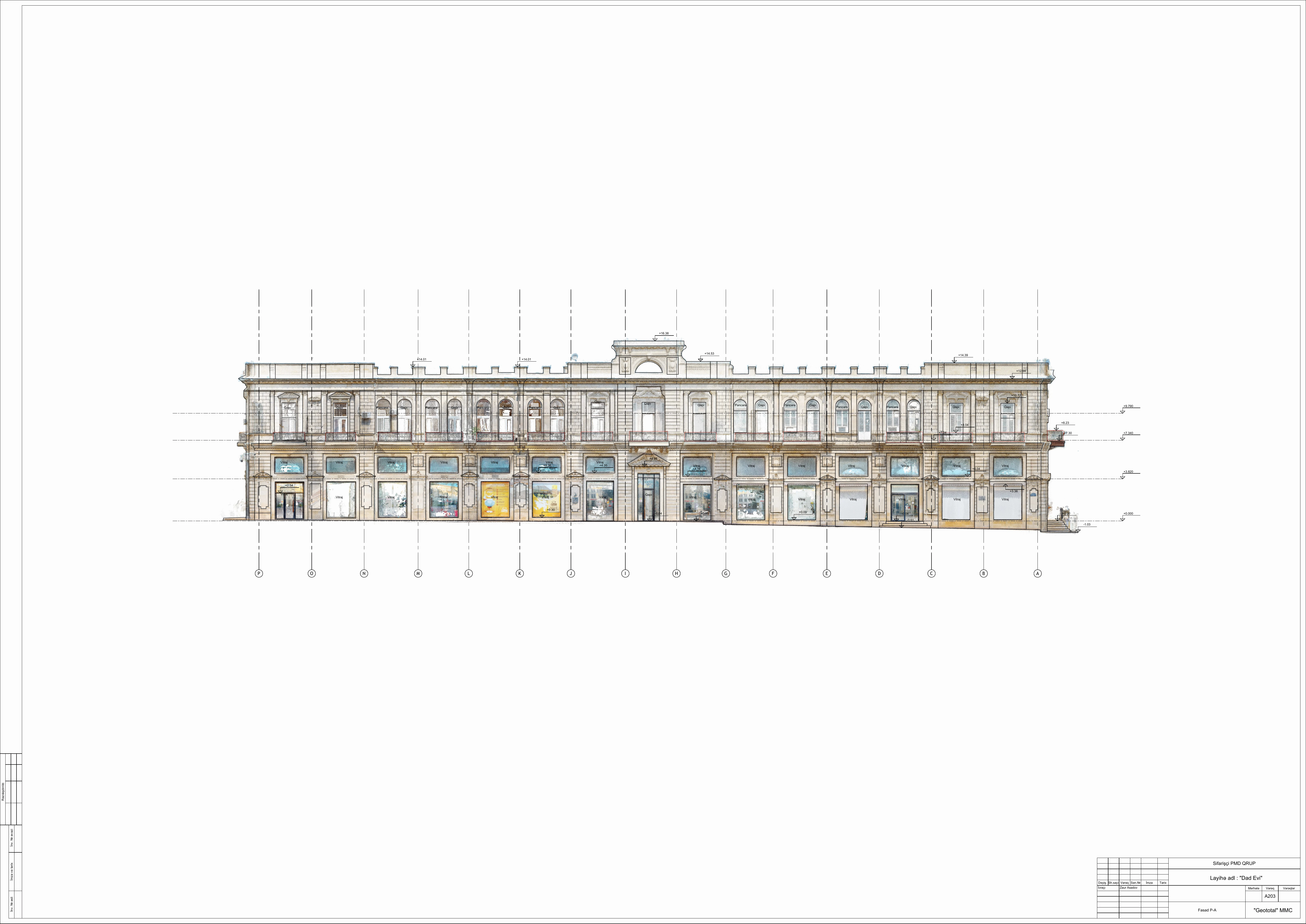

Dad Evi layihəsi üzrə P–A oxları istiqamətində fasad görünüşü

Hazırlanan məlumatların layihədə istifadəsi

Rəqəmsal ölçmə materialları memar, konstruktor, bərpaçı və digər layihə iştirakçıları üçün vahid istinad bazası yaradır. Mövcud vəziyyət üzrə əlavə ölçülər rəqəmsal məlumatdan götürülə, tələb olunan istiqamətlərdə yeni kəsik və görünüşlər hazırlana bilər.

• mövcud vəziyyət üzrə mərtəbə planlarının hazırlanması;

• fasad görünüşləri və memarlıq detallarının sənədləşdirilməsi;

• şaquli və üfüqi kəsiklərin hazırlanması;

• bərpa və yenidənqurma layihələri üçün ölçmə əsasının yaradılması;

• Scan to BIM prosesi və Revit modelinin hazırlanması;

• obyektin rəqəmsal arxivinin formalaşdırılması.

Təhvil formatları

• Nöqtə buludu: E57, LAS və LAZ — ölçmə, vizuallaşdırma və sonrakı emal üçün.
• Mərtəbə planları: DWG və PDF — layihələndirmə və mövcud vəziyyət cizgiləri üçün.
• Fasadlar və kəsiklər: DWG və PDF — bərpa və yenidənqurma işləri üçün.
• BIM modeli: tələb olduqda RVT və IFC; LOD 300 səviyyəsi və modelin tərkibi texniki tapşırıqla razılaşdırılır.

Nəticə

“Dad Evi” layihəsində Matterport Pro3 ilə aparılan 3D skanlama binanın mövcud vəziyyətinin sürətli, əhatəli və vizual formada sənədləşdirilməsini təmin etmişdir. Eyni məlumat bazasından mərtəbə planlarının, fasad görünüşlərinin, kəsiklərin və tələb olunduqda BIM modelinin hazırlanması mümkündür. Beləliklə, sahədə toplanmış məlumat layihənin müxtəlif mərhələlərində təkrar istifadə olunan etibarlı rəqəmsal əsas yaradır.
